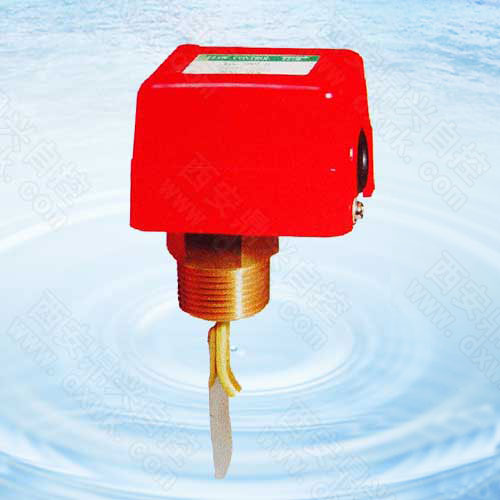

HFS靶式流量控制器采用靶式傳感器，可用于水，冷卻系統或其它流體回路，控制器的設定值可調。
一、產品規格
| 序號 | 設定范圍升/分 | 切換差升/分 | 重復性誤差升/分 | 管道直徑 | 靶號 | 最大允許壓力MPa | 重量kg | |
| in | mm | |||||||
| 1 | 20～48 | 8 | 1.1 | 1 | 25 | 1 | 1.6 | 0.5 |
| 2 | 34～100 | 10 | 2.6 | 5/4 | 32 | 1 | ||
| 3 | 65～160 | 14 | 3.8 | 3/2 | 40 | 1 | ||
| 4 | 120～280 | 26 | 6.4 | 2 | 50 | 1 | ||
| 5 | 40～140 | 18 | 4.0 | 2 | 50 | 2 | ||
| 6 | 210～550 | 18 | 5/2 | 70 | 1 | |||
| 7 | 110～340 | 15 | 5/2 | 70 | 2 | |||
| 8 | 380～750 | 20 | 3 | 80 | 1 | |||
| 9 | 180～470 | 18 | 3 | 80 | 2 | |||
| 10 | 115～220 | 20 | 3 | 80 | 3 | |||
| 11 | 350～920 | 20 | 4 | 100 | 2 | |||
| 12 | 210～590 | 20 | 4 | 100 | 3 | |||
| 13 | 380～1200 | 40 | 5 | 125 | 3 | |||
| 14 | 550～1800 | 80 | 6 | 150 | 3 | |||
注:1-序號6～14為參考規格 2-設定值為下切換值
二、電氣性能
阻性負載 | |
電壓V | 電流A |
220 | 3 |
單刀雙擲開關工作狀態：流量上升至上切換值時，接線端子0-cb接通；流量下降至下切換值，0-ck接通。
三、壓力損失特性
四、外形及安裝尺寸
五、產品安裝
1、將控制器旋緊在管道專用接口上。
2、介質流動方向與外殼上箭頭方向一至。
3、控制器靶與介質流動方向垂直。
4、控制器前需要10倍管道直徑長度的導向直通道。
5、打開控制器罩殼，按接線圖接線，然后裝好罩殼。
