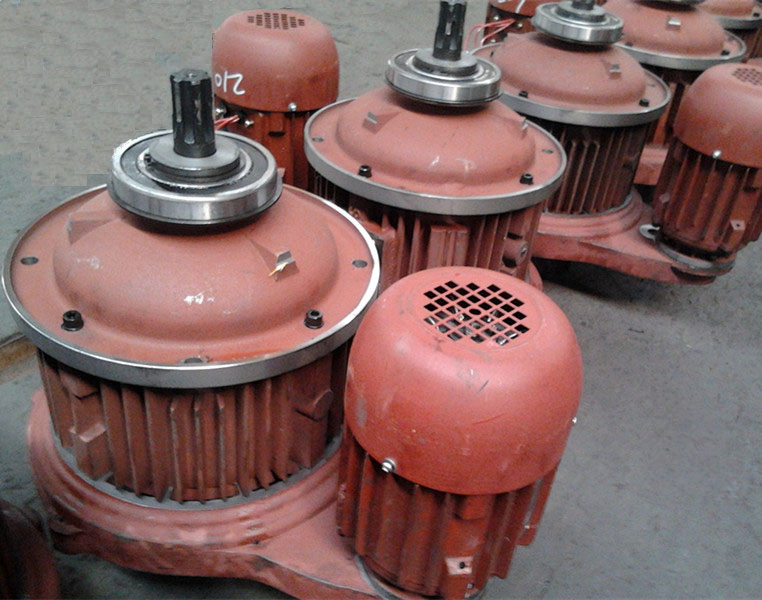

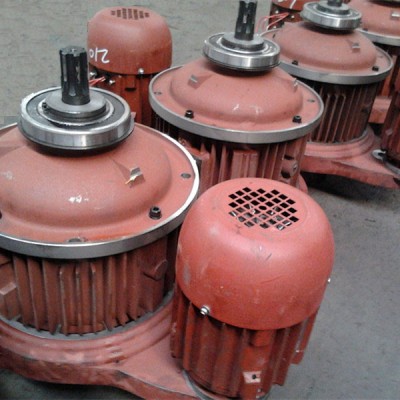

ZD41-4型7.5KW錐形電機5t電動葫蘆起升電機三馬原廠電機

ZD41-4型7.5KW錐形電機是配CD/MD5t及其他非標電動葫蘆配套使用的錐形轉子異步電動機，因其具有較大的起動力矩，并且適應工作中的頻繁的直接起動，故在5t電動葫蘆上主要作為主起升電機使用。ZD41-4型7.5KW錐形電機其工作原理是：電機不工作時，錐形制動器在彈簧力的作用下緊抱電機后端蓋，始終處于制動狀態。工作時，電機接電后，錐形轉子產生軸向磁拉力，磁拉力克服彈簧力，使風扇制動輪（配無石棉制動環）脫開后端蓋，電機正常運轉。斷電后，軸向磁拉力消失，在彈簧力作用下，風扇制動輪返回到原狀態，實現制動。

   主要構成部件：電機前端蓋（前端蓋外部安裝6218軸承）、機座（包含定子、線圈及其絕緣材）、后端蓋、風葉制動輪（風扇制動輪、剎車輪）、鎖母、風罩、轉子裝配（包括電機軸、轉子鑄鋁、NU209E\NU207E軸承、支承圈、壓力彈簧等）

   ZD41-4型7.5KW錐形電機主要尺寸另部件尺寸：電機前端蓋法蘭外圓直徑380，連接孔尺寸340，連接孔直徑4-Φ18,前端蓋處大軸承型號為6218。電機軸軸頭尺寸10D-35de4×28×4dc6，裝風葉制動輪處為漸開線花鍵（模數為1.5,齒數為29），因公司有改進優化設計，其中還有兩種參數：1、模數為2，齒數為21的電機軸；2、矩形花鍵10D-40de4×32×5dc6，同樣配套的風扇制動輪同樣有相應的規格。

ZD41-4型7.5KW錐形電機主要性能參數：電源為380V/50Hz(非標電壓可以定制)、額定電流：18A、效率：80%、功率因數：0.8、起動電流：110A、防護等級為IP44,絕緣等級B級。

一）電動機使用的工作條件

1. 電動機工作環境應干燥、潔凈、電機周圍通風良好；

2. 電動機使用的環境高溫度+40℃，低溫度為-15℃，海拔不超過1000米；

3. 工作方式：S4-25%，S4-30%；

4. 電源電壓不低于額定電壓的90%；

5. 額定電壓380V、頻率50Hz，Y接法；

6. 電動機不適用于有易燃易爆及有溶化金屬、有危險、酸堿類蒸汽的工作環境。

二）、檢查

1. 電動機使用前請仔細檢查電機外觀是否損傷，核對電機銘牌數據，如：型號、額定功率、電壓、頻率等與實際要求是否相符；

2. 檢查電動機緊固螺栓是否擰緊，軸承是否缺油，電動機接線是否符合要求，電動機是否可靠接地；

3. 打開接線盒，用兆歐表測量電動機繞組的絕緣電阻，冷態不應低于5兆歐，否則，應進行干燥處理。
