一、結構特點

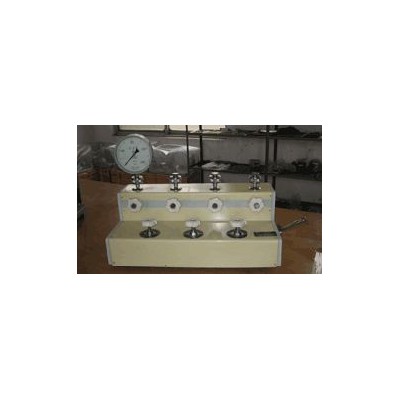

  LY-100 型壓力表校驗儀該儀器具有增壓裝置，手動操作壓力泵輕輕加壓，可以獲得較高的壓力。具有設計先進，操作輕便，性能穩定，壓力升降均勻，工作壓力高，測量范圍寬，且儀器設有多個校表接頭（均勻快速接頭），一次可安裝多個壓力表，上表鎖緊不用扳手，安裝迅速，卸除方便，工作效率高等優點。本校驗儀是各級計量部門及廠礦企事業單位進行壓力表檢定工作較為理想和實用的計量設備。
二、主要技術參數
   1、測量范圍：0—100MPa（0—1000kgf/c）。
   2、精度：取決于標準表的精度。一般選用0.4或0.25級標準表。
   3、工作介質：清潔的儀表油或變壓器油。
   4、密封性：在充分排除空氣后，加壓至120MPa進行超壓密封性試驗，耐壓10分鐘，從第6分鐘起開始計，后5分鐘壓      力下降值小于6.25MPa。
   5、表接頭數：4個（其中一個安裝標準表）。
   6、接頭螺紋規格：M20×1.5 。
   7、外型尺寸：620×320×300 mm 。
   8、重 量：30kg 。
三、結構與工作原理
   本壓力表校驗儀整機結構主要包括：手壓泵、增壓器、增壓開關、回檢開關、回零開關、壓力表座、管路系統（含高壓管路系統、低壓管路系統、進油管、回油管路）油箱等組成。
   本機是根據帕斯卡原理，以標準壓力表作為標準器，通過被校表和標準表比對的方法進行壓力表檢定。
   本機采用手壓泵進行正常造壓，壓力通過機內的增壓器增壓，從而獲得較高的工作壓力，因此具有操作靈活、輕便等特點。
