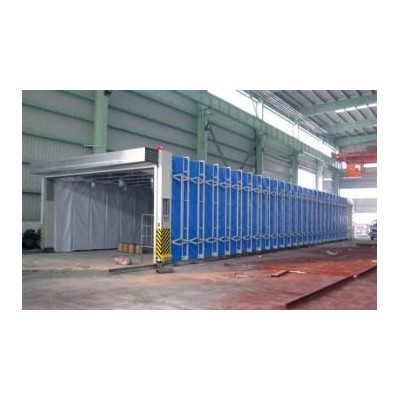

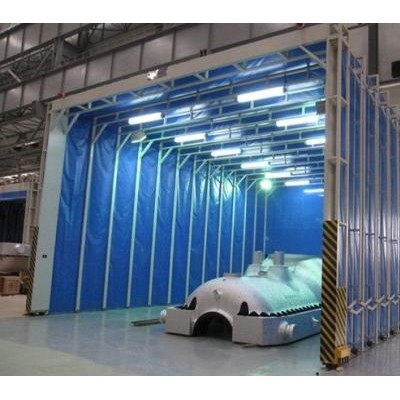

全自動可移動噴漆房 折疊軌道伸縮房伸縮移動噴漆房是一種可以在使用時，可以自動展開形成封閉或半封閉的環保噴漆房，不使用時收縮合攏到一處的特殊環保噴漆房設備，他是先進油漆房的設計理念及技術的集成，使其應用范圍非常廣泛。伸縮移動式噴漆房專門解決較大型工件移動運送困難而研制的實用型環保噴漆房,它可根據使用大小，任意調整，充分利用生產場地和操作空間！它在生產上大大簡化了不斷用天車吊運大型笨重工件來回周轉的工藝流程；而無需專門的運輸工具；展開長度可以在任意位置。

各部分結構功能如下：

1、軌道：采用方管和鋼板焊接制造地軌作為伸縮移動軌道。

2、移動框架室體：由移動龍門架裝置、移動房體支架、伸縮控制連桿室體密封布等組成。

3、移動龍門架裝置是移動伸縮房的伸縮牽引支架，它包括了龍門架、伸縮移動動力裝置和限位器、伸縮警示燈。移動動力裝置即驅動電機、減速箱、動力分配軸、傳動鏈輪、傳動鏈條、主動輪及其傳動軸。傳動圖如下頁圖。

4、移動房體支架：包括垂直框架、房頂框架、密封布?jí)喊?、?nèi)部斜撐、從動輪，是移動房體的主要鋼結構支架系統。用于房體長度方向伸縮受力和透明PVC布的固定。***后一套支架為固定支架，固定在墻壁或地面。其余支架的垂直支架底座為被動滾輪，用于支撐支架和減少移動阻力。

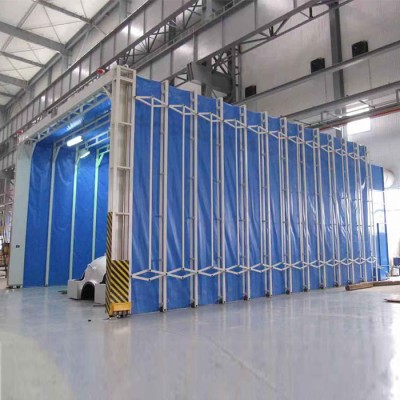

5、伸縮控制連桿：每側一套，每套分為上下兩組，由斜連桿、垂直連桿、連接軸組成。斜連桿的中間連接軸固定于垂直支架上，端軸兩端與相鄰斜連桿軸連，其中一個端軸與垂直連桿連接，并通過垂直連桿與另一組相應斜連桿連接。龍門架及***后一套垂直支架通過半連桿與斜連桿連接。斜連桿的作用是將龍門架的伸縮長度平均分配給移動支架，保證整套房體前后伸縮的一致性。垂直連桿的作用是通過控制上下兩組伸縮連桿的伸縮一致，從而保證龍門架及各移動支架的垂直平移。

6、采用透明PVC三防布作為房體密封布。

7、電控系統：用于伸縮房室體的伸縮控制
