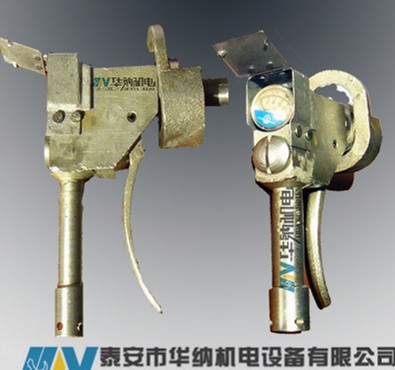

測壓注液槍

產品名稱：測壓注液槍，微表式注液槍，帶壓力表注液槍

型號：DZ-Q2，DZ-Q3，DZ-Q1型

用途：泰安市華納機電設備有限公司生產的測壓注液槍主要適用于煤礦單體液壓支柱的注液和壓力檢測。測壓注液槍其特點是：⑴利用向支柱內充液的方式測定支柱內液體的壓力，可以使支柱內的液體一滴不泄；壓力一點不降，有效的保證了支護的安全；⑵能自動排氣，一次充液測壓成功，操作非常方便；⑶結構簡單、密封件少，性能可靠；⑷體積小、重量輕、攜帶方便。

測壓注液槍技術指標：

⑴量程：0～25Mpa；0-60MPa;(用戶定貨時請注明所需量程)，⑵顯示方式：微表式（航空專用表）；⑶精度：2.5FS；⑷重量：1.3㎏。

結構

1.閥體2壓力表3操作手把4卸壓螺堵5卸載閥6卸壓頂桿7注液管8鎖緊套9供液頂桿10.隔離套11.供液閥座12.供液管等組成。

工作原理

把初撐力注液槍插入三用閥體上,上緊卡牢鎖緊套,內握操作手把,驅動供液頂桿,打開供液?jiǎn)蜗蜷y,高壓液一路供壓力表,一路經高壓釋放裝置上腔斜孔、注液管、三用閥注入支柱下腔體,迫使支柱活柱體升高,當支柱上端頭與頂梁接觸,緊貼頂板,視壓力表指數大小;若壓力達到本工作面規定頂板壓力時,速停止供液,瞬間外推手把,驅動卸壓頂桿,打開卸壓?jiǎn)蜗蜷y,高壓液經釋放孔排出,槍內壓力為零,順利取槍

單體支柱壓力檢測類設備有：?jiǎn)误w支柱壓力測壓儀，單體支柱測壓表，單體支柱測力計，增壓式單體支柱工作阻力檢測儀，帶壓力表注液槍，HC-45液壓壓力盒，乳化液濃度計，乳化液自動配比儀，單體支柱升柱器，回柱器。
