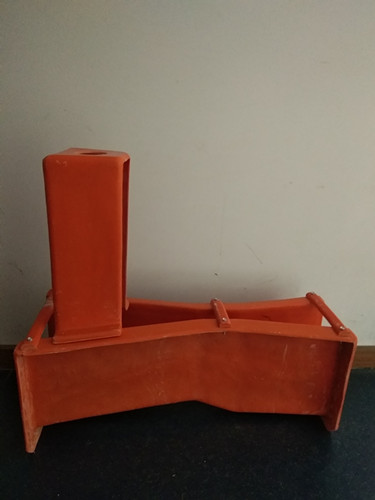

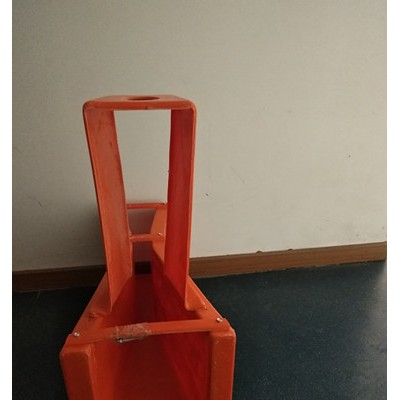

農工業用水流量檢測通達玻璃鋼巴歇爾槽是指以玻璃鋼為原料加工而成的與明渠流量計(TD-1D 型超聲波明渠流量計)配合使用的，把明渠內流量的大小轉成液位的高低，測量明渠內水的流量的儀器，玻璃鋼的科學名稱是玻璃纖維增強塑料,俗稱玻璃鋼。是國外20世紀初開發的一種新型復合材料,它具有質輕、防腐、保溫、絕緣、隔音等諸多優點。由于其強度相當于鋼材,又含有玻璃成分,也具有玻璃那樣的色澤、形體。

   農工業用水流量檢測通達玻璃鋼巴歇爾槽形狀復雜，比堰的價格高，而且為了提高精度要求量水槽的各部分尺寸準確。但也有這樣一些其它測量裝置無法比擬的優點：水位損失小(約為堰的四分之一)、水中即使有固態物質也幾乎不沉淀、接近流速的影響小、對下流側的水位影響比較小等,所以被用來測量農業用水、工業用水等其它液體的流量

 計算原理

    明渠內的流量越大，液位越高；流量越小，液位越低。對于一般的渠道，液位與流量沒有確定的對應關系。因為同樣的水深，流量的大小，還與渠道的橫截面積、坡度、粗糙度有關。在渠道內安裝量水堰槽，由于堰的缺口或槽的縮口比渠道的橫截面積小，因此，渠道上游水位與流量的對應關系主要取決于堰槽的幾何尺寸。同樣的量水堰槽放在不同的渠道上，相同的液位對應相同的流量。量水堰槽把流量轉成了液位。通過測量量水堰槽內水流的液位，再根據相應量水堰槽的水位---流量關系，反求出流量。

  超聲波明渠流量計裝在巴歇爾槽什么位置

     超聲波明渠流量計安裝在巴歇爾槽的收縮段的3分之一到二分之一的位置，前段保證進水無波動，無阻礙。探頭距巴歇爾槽高度不小于40公分。
    取水位置應選擇在巴歇爾槽的收縮段或前段，取水管路距水底10-20公分左右。。排水在排口或者在巴歇爾槽后端。此類儀表可以實現連續監測，可直接安裝在槽前，也可取樣采樣。一般取水監測都會在巴歇爾收縮段（喉道前段）
