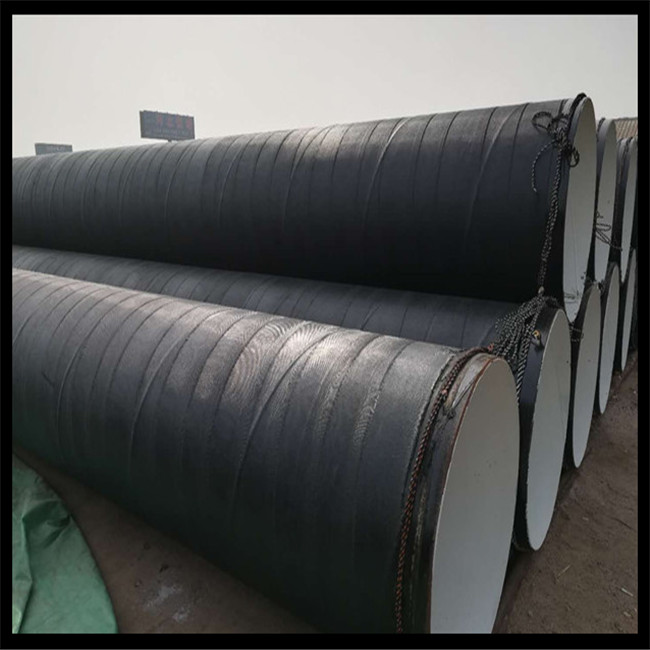

污水處理管道三油兩布防腐螺旋鋼管廠家加強級結(jié)構(gòu)防腐層，涂道面漆后即可纏繞玻璃布,玻璃布要拉緊，表面平整，無皺折和鼓包。壓邊寬度為20～25mm,布頭搭接長度為100～150mm。玻璃布纏繞后即涂第二道面漆,要求漆量飽滿,玻璃布所有網(wǎng)眼應(yīng)灌滿涂料,第二道面漆實干后,方可涂第三道面漆3.特加強級結(jié)構(gòu)特加強級結(jié)構(gòu)的防腐層，依上述一道面漆一層玻璃布的順序的要求進行。在第三道面漆實干后,方可涂第四道面漆,兩層玻璃布的纏繞方向應(yīng)相反。至于受潮的玻璃布應(yīng)烘干,否則不能使用。補口及補傷（一）防腐層的結(jié)構(gòu)和材料補口、補傷處的防腐層結(jié)構(gòu)及所用材料應(yīng)與管體防腐層相同,補口工作應(yīng)在對口焊接后,管表面沮度冷卻至常溫時進行。（二）除銹標準在鋼管的補口處和補傷處露鐵時,必須進行表面處理,除銹標準宜達到Sa2.5級,并應(yīng)使管表面無水份和塵土。（三）補口的要求補口時首先對管端階梯形接茬處的防腐層表面選行處理,去除油污、泥土等雜物,然后用砂紙將其打毛，補口處防腐層的施,工順序應(yīng)與管體防腐層相同。（四）補傷的要求補傷處防腐層和管體防腐層的搭接應(yīng)做成階梯形接茬，其搭接長度不應(yīng)小于l00mm。若補傷處防腐層未露鐵，應(yīng)先對其表面選行處理，并用砂紙打毛后再補涂面漆和貼玻璃布；若補傷處已露鐵,則應(yīng)對金屬表面除銹,然后按管體防腐層的施工順序及方法補涂底漆、面漆和粘玻璃布。（五）防腐層的檢查補口、補傷處的防腐層應(yīng)按防腐層質(zhì)量檢查方法迸行檢驗。

　　污水處理管道三油兩布防腐螺旋鋼管廠家環(huán)氧煤防腐鋼管組份為環(huán)氧煤底漆和面漆，都是以環(huán)氧樹脂和煤為主要成膜物，添加各種防銹顏料、絕緣性填料、增韌劑、流平劑、稀釋劑、防沉劑等制成，B組份是改性胺類固化劑或以固化劑為主料，添加顏填料制成。本產(chǎn)品銷售時A、B組份配套供應(yīng)，施工時按比例混合，攪拌均勻后在規(guī)定時間內(nèi)用完。環(huán)氧煤防腐層施工涂料調(diào)制按照廠家提供的配合比進行,先將底漆或面漆倒入干凈的容器內(nèi),再緩慢加入固化劑邊加入邊攪拌均勻。油漆桶打開后，先將桶內(nèi)油漆充分攪拌均勻,使其混合均勻無沉淀。配好的調(diào)料須熟化30min以后方能使用，在常溫下調(diào)好的涂料可以使用4——6h左右。涂刷，涂刷過程中，如果粘度太大不宜涂刷時，可加入重量不超過5%的稀釋劑。操作時先在除銹后的鋼管上盡快涂刷底漆，涂刷均勻不可漏刷，每根鋼管兩端各留150mm左右以備焊接后再涂刷。底漆干透后，用面漆和滑石粉調(diào)成膩子，在底漆上打勻后涂刷面漆，涂刷均勻不可漏涂。常溫下底漆和面漆間隔時間不超過24h。普通級防腐--一遍面漆干后可涂刷第二遍面漆；加強級防腐--一遍面漆后纏繞玻璃絲布，包纏時必須將玻璃絲布拉僅不能出現(xiàn)鼓包和褶皺，玻璃布的環(huán)向壓邊寬度為，包纏完涂刷第二遍面漆，漆量要飽滿達到一定厚度，將玻璃絲布的空隙全填密實。第二遍面漆干后涂刷第三遍面漆；特加強級防腐--操作方法與加強級防腐相同，兩層玻璃絲布纏繞的方向必須相反，每一遍面漆都必須在上一遍面漆干了以后方可涂刷，此時的干是指用手指推捻防腐層時不移動。

　　環(huán)氧煤漆(無溶劑型)是目前停用于埋地鋼制管道外壁防腐涂裝的涂料品種。本漆為無溶劑的雙組份環(huán)氧樹脂防腐漆，常溫自干，具有抗微生物，電絕緣性能好，耐土壤、污水、潮濕、濕熱、冷熱交替等環(huán)境下的腐蝕。本品也稱為環(huán)氧煤防腐漆。

　　本品在環(huán)氧煤防腐涂層中，作為中間漆、面漆使用。無溶劑環(huán)氧煤漆是由環(huán)氧樹脂、、防銹顏料、體質(zhì)顏料、助劑組成，組份二為固化劑。本品不含或含有微量溶劑。溶劑型（環(huán)氧煤漆）環(huán)氧煤漆（溶劑型）主要用于埋地、接觸地面的鋼鐵管道外壁、鋼構(gòu)件及水泥構(gòu)件防腐，作為防腐、重防腐涂料，有以下性能要求：高膜厚：環(huán)氧煤防腐漆，通常涂裝膜厚在300m以上，因此必須選用厚漿型或者無溶劑型，普通型環(huán)氧煤漆并不適合重防腐涂裝，會增加施工成本及涂裝周期。

　　施工性：重防腐涂裝中，要求環(huán)氧煤漆能夠采用無氣噴涂或者刷涂輥涂一次涂裝較高的膜厚，不流掛。

　　適當?shù)哪秃蛐裕涵h(huán)氧煤漆涂裝完成后，管道通常會露天存放，適當?shù)哪秃蛐钥梢员ＷC露天存放不會降低涂料的防腐性能。

　　基本防腐性能：具有抗微生物，電絕緣性能好，耐土壤、污水、潮濕、濕熱、冷熱交替等環(huán)境下的腐蝕。

　　組份為環(huán)氧煤底漆和面漆，都是以環(huán)氧樹脂和煤為主要成膜物，添加各種防銹顏料、絕緣性填料、增韌劑、流平劑、稀釋劑、防沉劑等制成，是改性胺類固化劑或以固化劑為主料，添加顏填料制成。
