一、原理

整機工作原理：壓縮空氣經過竹節接頭進入噴砂機壓力罐內，錐形封閉閥頂上，壓力罐密封。壓力管內的磨料流入砂閥，壓縮空氣在砂閥處與磨料混合，經噴砂管從高速噴嘴噴出，對工件進行處理。

該機采用氣動控制原理，壓縮空氣進入氣控砂閥內將砂閥內部氣路封閉，此時不能進行噴砂作業，打開氣控手柄開關后，氣路打通，噴砂開始，整體操控由設備氣控開關控制，操作簡便順暢。

二、用途

G---P系列噴砂機為開放式噴砂，廣泛應用于不銹鋼表面亞光、車體除銹、機械、船舶、橋梁、鐵路、石油管道、鍋爐和港口建設等行業的鋼結構表面除銹、表面強化；以及皮革、服裝、玻璃、石材等表面雕刻、噴花裝飾性處理。如果配上內壁噴砂器，就可以對管道內壁進行噴砂處理。

三、產品的主要性能特點

1 根據工件處理面要求可以準確調節所需工作壓力。較高可調0.8Mpa

2 通過助吹調節閥調節助吹氣流的大小，使處理過的工件表面得到所要求的均勻度。

3 完美的結構設計，使工作中能耗達到較小，大幅提高處理效率。

4 特殊槍體設計，砂氣混合流流速可達超音速，降低能耗，使工件噴砂效果更為專業。

5 通過特殊的磨料流量閥可準確調節氣砂混合比例，使磨料利用率和效果達至較佳。

6 設備罐體我公司專業設計，并由有設計、制造壓力容器資質的正規生產廠家制造。

7 配置輕型耐磨流砂管路，工人省力，作業持久。

8 車式結構設計，便于在噴砂現場移動作業。

四、技術參數

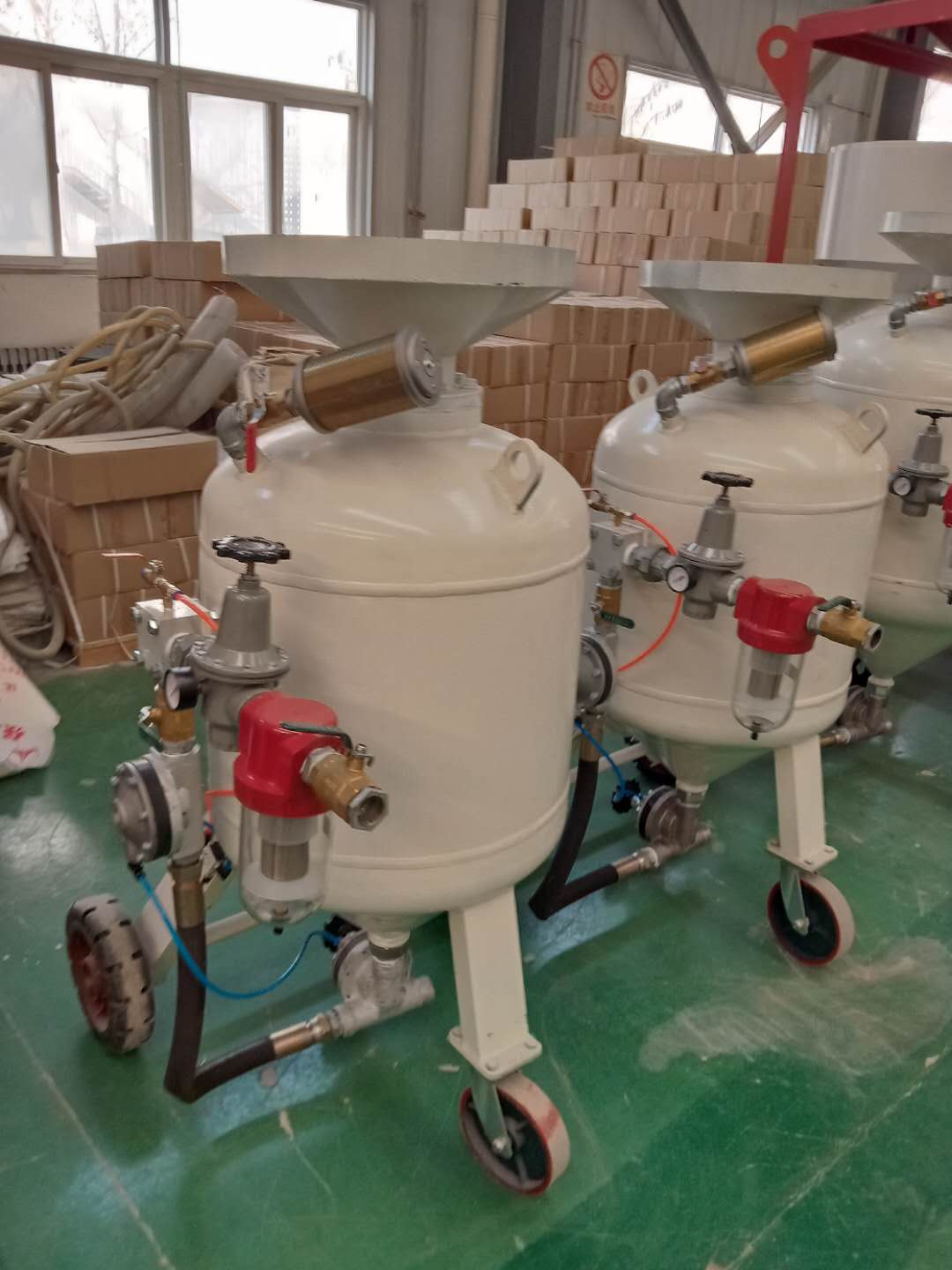

G-P600(氣動）開放式噴砂機

工作方式：?jiǎn)螛尭邏簢娚?單人手動控制噴砂

輸入電源：無

輸入氣量：2-3m3/min

輸入風源：無

工作壓力：4-8㎏/cm2

耗 氣 量：2-6m3/min

砂缸直徑：Φ600mm

噴嘴喉徑：Φ7.9mm

砂缸容積：0.3m3

砂缸結構：?jiǎn)螌蛹訅簜}(cāng)

裝 砂 量：約351-600㎏

電機功率：無

工作效率：20-40㎡/h（注：根據處理等級要求、工況、砂料不同會有差異）

砂料回收：人工清理

清理等級：Sa2.5-3 級

工作半徑：10m

適用磨料：鋼砂、棕剛玉、石英砂、河砂、銅礦渣等

磨料粒徑：≤2mm

外形尺寸：600*600*1450mm （以實際制作為準）

重 量：約130kg

顏 色：白色
